复合淋膜机的工作原理
日期: 2019/11/27 10:22:00 访问量: 15153
复合机的工作原理：
复合机主要用于玻璃纸、铝箔、尼龙、纸张PET、OPP、BOPP、CPP、NY、PE等卷筒状基材的涂布复合。
式复合机的工作原理如下：
1．准备
首先，按走线方向将基材各导辊装好，同时将黏剂按比例调整好，启动烘箱的加热系统，当达到相应的设定温度后，再开启传动电机，即可开涂布生产。
2．涂布
放卷装置的基材先要经过网纹辊，上胶涂布后，再经过烘道进行干澡，即完成涂布工艺。
3．复合
经EPC气液纠偏进入复合部分，并与第二放卷部分的基材贴合，就实现了复合工艺。
4．冷却收卷
冷却卷之后就完成了基材的整体生产加工，生产时要注意以下问题：
（1）通过调节调偏辊的位置来调节基材的平整度。
（2）通过调整两复合辊间的相对间距来调节复合辊间的复合压力。
（3）通过调节离合器和制动器的张力夹控制基材的牵引张力和收卷张力，使机器平稳运转，从而得到良好的涂布质量和复合效果。
产品介绍
主要特点：

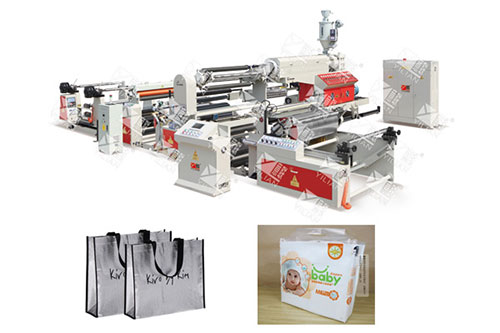

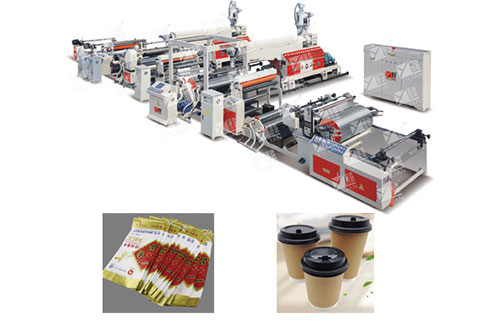

SJFM型双主机挤出淋膜复合机组，吸收国外先进技术，是目前国内一次完成双面淋膜工艺的先进机种，设备用于需要一次生产完成的双面涂塑纸，或多层的如牛奶盒、果汁盒、饮料盒等复合材料，是生产无菌包装材料的理想设备
技术参数：
| 型号 | SJFM-1000 | SJFM-1100 | SJFM-1300 | SJFM-1600 | SJFM-1800 |
| 复合速度 | 100-150 | 100-150 | 100-150 | 100-150 | 100-150 |
| 复膜净宽 | 500-900 | 600-1050 | 600-1250 | 800-1550 | 1000-1750 |
| 复膜厚度 | 0.010-0.1 | 0.010-0.1 | 0.010-0.1 | 0.013-0.1 | 0.013-0.1 |
| 复合层次 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
| 挤出量 | 10-150/20-150 | 10-180/20-180 | 10-200/20-200 | 10-250/30-250 | 10-280/30-280 |
| 螺杆长径比 | Φ90 28:1 | Φ95 30:1 | Φ105 30:1 | Φ105 32:1 | Φ110 33:1 |
| 总功率 | 110 | 130 | 150 | 180 | 200 |
| 外形尺寸 | 13000×8300×3200 | 13000×8400×3200 | 13000×8600×3200 | 13000×9000×3200 | 13000×9300×3200 |
主要特点：

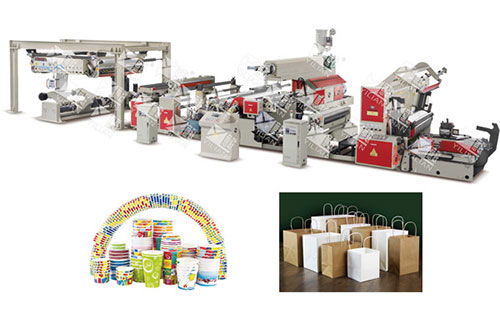

SJFM系列绿色环保淋膜机, 集放料、烘干、表面处理、挤出复合、切边、吸边、收卷为一体；采用光电纠偏，电晕处理，一线速度，料长数字显示；全自动恒张力，温度自控等先进技术。运行速度100-150米/分钟。
1.PLC人机界面集中控制，机、电、气、一体化设计。
2.高效电晕装置，液压换网，均属国内首创，可有效增强产品剥离强度。
3.双工位收放料，可实现全自动或半自动不停机切换卷。
技术参数：
| 型号 | SJFM-800 | SJFM-1100 | SJFM-1300 | SJFM-1600 | SJFM-1800 |
| 模唇长度 | 900mm | 1200mm | 1400mm | 1800mm | 2000mm |
| 制品宽度 | 400-700mm | 500-1000mm | 600-1250mm | 800-1500mm | 900-1700mm |
| 最高复合速度 | 100-150m/min | 100-150m/min | 100-150m/min | 100-150m/min | 100-150m/min |
| 淋膜厚度 | 0.01-0.1mm | 0.01-0.1mm | 0.01-0.1mm | 0.01-0.1mm | 0.01-0.1mm |
| 螺杆直径长径比 | Φ80mm×30 | Φ95mm×30 | Φ105mm×30 | Φ120mm×32 | Φ140mm×32 |
| 收放卷最大直径 | Φ1300mm | Φ1300mm | Φ1300mm | Φ1300mm | Φ1300mm |
| 外形尺寸 | 9600×8000×3200 | 9600×8300×3200 | 9600×8600×3200 | 9600×9000×3200 | 9600×9300×3200 |
| L*W*H(mm) | |||||
| 装机功率 | 60kw | 70kw | 80kw | 100kw | 130kw |
| 复合冷辊 | Φ510mm | Φ510mm | Φ510mm | Φ510mm | Φ610mm |
| 适用基材 | 塑料膜（BOPP/BOPET/BOPA/CPP/CPE)/纸张、铝箔PAPER/Aluminum foil/无纺布 |
产品应用：
以LDPE、LLDPE、PP、EVA、EAA等涂覆级涂膜树脂为原料，适用于纸张淋膜复合，纸塑复合，纸铝复合，无纺布淋膜复合，编织布淋膜复合等，广泛应用于纸品包装（口杯纸，快餐盒，食品袋等），牛奶盒等无菌包装，无纺布立体袋，纸尿裤包装袋，水泥袋，地暖膜等包装领域，使各类包装具有防水防潮，环保卫生，结实耐用兼具美观等特性。
主要特点：
- PLC人机界面集中控制，机、电、气一体化设计。
- 高精度无边进口原装模头
- 高速高效混炼装置（意大利技术）。
- 快速换网机构。
- 配备干式复合机系统，具备干式复合机功能
- 可配单挤出机、双挤出机、多挤出机、多层共挤
技术参数：
| 机械规格 | 1100/90mm、1300/100mm 、1500/105mm、 1800/110mm |
| 涂膜最高速度 | 150m/min、180m/min、200m/min |
| 适用涂膜树脂 | LDPE、PP、 EVA 、EAA |
| 适用基材 | BOPP、BOPET、BOPA、CPP、CPE、纸张(PAPER)、铝箱（AL） |
| 涂膜宽度 | 1100mm、1300mm、1500mm、1800mm |
| 涂膜厚度 | 0.012~0.1mm |
| 净膜厚度误差 | ≦±5% |
| 复合冷辊 | Φ500mm、Φ600mm、Φ700mm |
| 螺杆规格 | （L/D）Φ90：33、Φ100：33、Φ105:33；Φ110:33 |
| 主放卷直径 | Φ800-1500mm（特大卷径） |
| 辅助放卷直径 | Φ500mm |
| 收卷直径 | Φ800-1700mm（特大卷径） |
应用：
纸杯、纸碗、方便面碗盖纸等产品。
公司介绍
温州万润机械有限公司（原瑞安市意联机械有限公司）位于浙江省最前沿的东海之滨瑞安市。距机场，火车站30多公里，紧靠104国道，交通便利。公司创建于1996年，是国内生产印刷包装设备的专业制造商。
公司主要产品有：WSFM全自动无轴高速淋膜机，SJFM淋膜机系列，DFJ横纵切机系列，FQJ分切机系列；GDJB滚刀机 等。产品广泛应用于纸张，布类，金属箔，塑袋及其它材料。产品遍及全国各地二十多个省份及港台地区并出口东南亚，中东，东欧，南美，非洲等国家与地区，深受广大客户好评。
